画像の学習 (Vision)
Shirates/Visionは機械学習ツール(CreateML)をテスト実行プロセスに統合します。
画像分類のパワーをテストコードで利用できます。
分類器のラベルのディレクトリにテンプレート画像を配置してください。

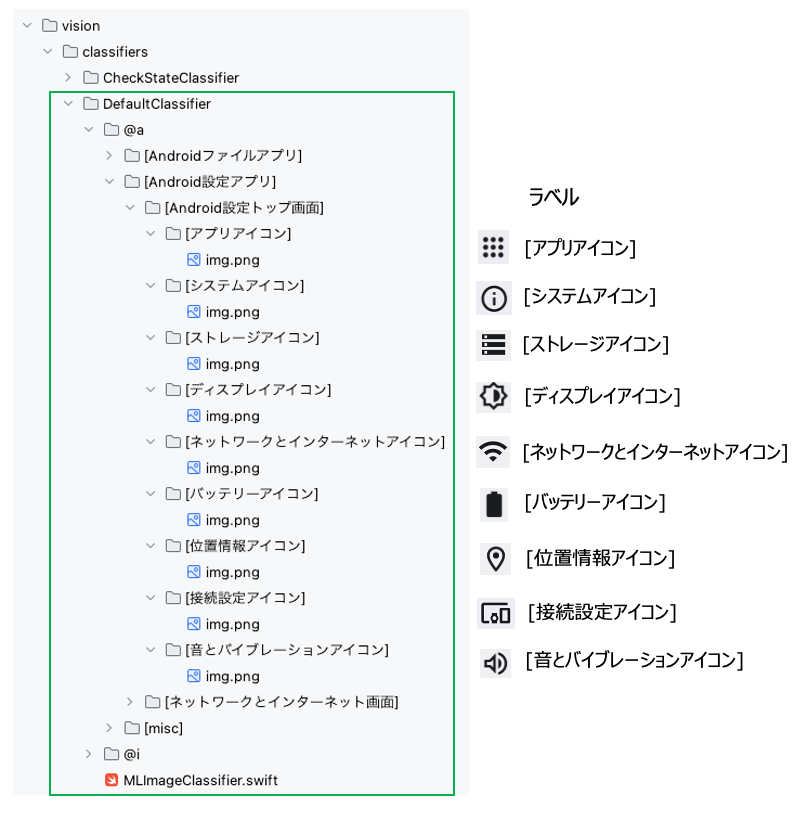

DefaultClassifier
DefaultClassifier テンプレートマッチング用の画像分類器です。
画像のディレクトリの名前がラベルに対応します。
ラベルのディレクトリには1つ以上の画像ファイルを配置します。基本的には1つのラベルに対して1つの画像を用意すれば十分です。
ラベル名は任意ですが、[ニックネーム]のような表記を推奨します。
CheckStateClassifier
CheckStateClassifierはトグル型のウィジェットの状態用の分類器です。この分類器は2つのラベル ([ON]と[OFF])のみを持ちます。
上記の例ではラジオボタンとスイッチがサポートされます。
チェックボックスをサポートしたい場合は[ON]/[OFF]のディレクトリに画像を追加し学習を実行してください。
学習の実行
明示的に学習を実行したい場合は
CreateMlExecute (src/test/kotlin/batch/CreateMLExecute.kt)を右クリックしDebug 'CreateMLExecute' を選択します。
注意
学習を明示的に実行する必要はありません。必要な場合はテストを開始した際に学習が実行されます。
コンソール出力
Connected to the target VM, address: '127.0.0.1:59730', transport: 'socket'
lineNo [elapsedTime] logDateTime {testCaseId} macroDepth macroName [logType] timeDiff mode (group) message
1 [00:00:00] 2025/04/23 04:11:01.771 {} 0 - [info] +0 C () Classifier files loaded.(CheckStateClassifier, 2 labels, directory=/Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/CheckStateClassifier/1)
Copying jar content createml/MLImageClassifier.swift to /Users/wave1008/Downloads/TestResults/2025-04-23_041101
2 [00:00:00] 2025/04/23 04:11:02.141 {} 0 - [info] +370 C () Starting leaning. [CheckStateClassifier]
3 [00:00:02] 2025/04/23 04:11:04.194 {} 0 - [info] +2053 C () Learning completed. ([swift /Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/CheckStateClassifier/1/MLImageClassifier.swift /Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/CheckStateClassifier/1 -noise -blur] in 2.040 sec)
["/Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/CheckStateClassifier/1/MLImageClassifier.swift", "/Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/CheckStateClassifier/1", "-noise", "-blur"]
----------------------------------
dataSourceName: 1
dataSourcePath: file:///Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/CheckStateClassifier/1/
options: ["-noise", "-blur"]
featureExtractor: Image Feature Print V2
----------------------------------
Number of examples: 16
Number of classes: 2
Accuracy: 100.00%
******CONFUSION MATRIX******
----------------------------------
True\Pred [OFF] [ON]
[OFF] 8 0
[ON] 0 8
******PRECISION RECALL******
----------------------------------
Class Precision(%) Recall(%)
[OFF] 100.00 100.00
[ON] 100.00 100.00
Model saved to /Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/CheckStateClassifier/1/1.mlmodel
4 [00:00:02] 2025/04/23 04:11:04.210 {} 0 - [info] +16 C () Classifier files loaded.(ScreenClassifier, 20 labels, directory=/Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/ScreenClassifier/1)
Copying jar content createml/MLImageClassifier.swift to /Users/wave1008/Downloads/TestResults/2025-04-23_041101
5 [00:00:04] 2025/04/23 04:11:06.136 {} 0 - [info] +1926 C () Starting leaning. [ScreenClassifier]
6 [00:00:07] 2025/04/23 04:11:08.640 {} 0 - [info] +2504 C () Learning completed. ([swift /Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/ScreenClassifier/1/MLImageClassifier.swift /Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/ScreenClassifier/1 -noise -blur] in 2.502 sec)
["/Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/ScreenClassifier/1/MLImageClassifier.swift", "/Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/ScreenClassifier/1", "-noise", "-blur"]
----------------------------------
dataSourceName: 1
dataSourcePath: file:///Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/ScreenClassifier/1/
options: ["-noise", "-blur"]
featureExtractor: Image Feature Print V2
----------------------------------
Number of examples: 20
Number of classes: 19
Accuracy: 100.00%
******CONFUSION MATRIX******
----------------------------------
True\Pred @a_Android_[Androidホーム画面] @a_Android設定_[Android設定トップ画面] @a_Android設定_[Android設定検索画面] @a_Android設定_[インターネット画面] @a_Android設定_[エミュレートされたデバイスについて画面] @a_Android設定_[システム画面] @a_Android設定_[ネットワークとインターネット画面] @a_Android設定_[バッテリー画面] @a_Android設定_[ユーザー補助画面] @a_Android設定_[接続設定画面] @a_Android設定_[通知画面] @a_ファイル_[ファイルトップ画面] @a_マップ_[マップトップ画面] @a_電卓_[電卓メイン画面] @i_iOS_[iOSホーム画面] @i_iOS設定_[iOS設定トップ画面] @i_iOS設定_[デベロッパ画面] @i_iOS設定_[一般画面] @i_iOS設定_[情報画面]
@a_Android_[Androidホーム画面] 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
@a_Android設定_[Android設定トップ画面] 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
@a_Android設定_[Android設定検索画面] 0 0 2 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
@a_Android設定_[インターネット画面] 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
@a_Android設定_[エミュレートされたデバイスについて画面] 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0
@a_Android設定_[システム画面] 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0
@a_Android設定_[ネットワークとインターネット画面] 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0
@a_Android設定_[バッテリー画面] 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0
@a_Android設定_[ユーザー補助画面] 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0
@a_Android設定_[接続設定画面] 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0
@a_Android設定_[通知画面] 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0
@a_ファイル_[ファイルトップ画面] 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0
@a_マップ_[マップトップ画面] 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0
@a_電卓_[電卓メイン画面] 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0
@i_iOS_[iOSホーム画面] 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0
@i_iOS設定_[iOS設定トップ画面] 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0
@i_iOS設定_[デベロッパ画面] 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0
@i_iOS設定_[一般画面] 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0
@i_iOS設定_[情報画面] 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1
******PRECISION RECALL******
----------------------------------
Class Precision(%) Recall(%)
@a_Android_[Androidホーム画面] 100.00 100.00
@a_Android設定_[Android設定トップ画面] 100.00 100.00
@a_Android設定_[Android設定検索画面] 100.00 100.00
@a_Android設定_[インターネット画面] 100.00 100.00
@a_Android設定_[エミュレートされたデバイスについて画面] 100.00 100.00
@a_Android設定_[システム画面] 100.00 100.00
@a_Android設定_[ネットワークとインターネット画面] 100.00 100.00
@a_Android設定_[バッテリー画面] 100.00 100.00
@a_Android設定_[ユーザー補助画面] 100.00 100.00
@a_Android設定_[接続設定画面] 100.00 100.00
@a_Android設定_[通知画面] 100.00 100.00
@a_ファイル_[ファイルトップ画面] 100.00 100.00
@a_マップ_[マップトップ画面] 100.00 100.00
@a_電卓_[電卓メイン画面] 100.00 100.00
@i_iOS_[iOSホーム画面] 100.00 100.00
@i_iOS設定_[iOS設定トップ画面] 100.00 100.00
@i_iOS設定_[デベロッパ画面] 100.00 100.00
@i_iOS設定_[一般画面] 100.00 100.00
@i_iOS設定_[情報画面] 100.00 100.00
Model saved to /Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/ScreenClassifier/1/1.mlmodel
7 [00:00:07] 2025/04/23 04:11:08.655 {} 0 - [info] +15 C () Classifier files loaded.(DefaultClassifier, 32 labels, directory=/Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/DefaultClassifier/1)
Copying jar content createml/MLImageClassifier.swift to /Users/wave1008/Downloads/TestResults/2025-04-23_041101
8 [00:00:07] 2025/04/23 04:11:09.158 {} 0 - [info] +503 C () Starting leaning. [DefaultClassifier]
9 [00:00:10] 2025/04/23 04:11:11.798 {} 0 - [info] +2640 C () Learning completed. ([swift /Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/DefaultClassifier/1/MLImageClassifier.swift /Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/DefaultClassifier/1 -noise -blur] in 2.640 sec)
["/Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/DefaultClassifier/1/MLImageClassifier.swift", "/Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/DefaultClassifier/1", "-noise", "-blur"]
----------------------------------
dataSourceName: 1
dataSourcePath: file:///Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/DefaultClassifier/1/
options: ["-noise", "-blur"]
featureExtractor: Image Feature Print V2
----------------------------------
Number of examples: 33
Number of classes: 32
Accuracy: 100.00%
******CONFUSION MATRIX******
**** (upperleft 20-by-20) ****
----------------------------------
True\Pred @a_Androidファイル_[サイズの大きいファイルボタン] @a_Androidファイル_[ドキュメントボタン] @a_Androidファイル_[今週ボタン] @a_Androidファイル_[動画ボタン] @a_Androidファイル_[画像ボタン] @a_Androidファイル_[音声ボタン] @a_Android設定_Android設定トップ画面_[アプリアイコン] @a_Android設定_Android設定トップ画面_[システムアイコン] @a_Android設定_Android設定トップ画面_[ストレージアイコン] @a_Android設定_Android設定トップ画面_[ディスプレイアイコン] @a_Android設定_Android設定トップ画面_[ネットワークとインターネットアイコン] @a_Android設定_Android設定トップ画面_[バッテリーアイコン] @a_Android設定_Android設定トップ画面_[位置情報アイコン] @a_Android設定_Android設定トップ画面_[接続設定アイコン] @a_Android設定_Android設定トップ画面_[音とバイブレーションアイコン] @a_Android設定_ネットワークとインターネット画面_[SIMアイコン] @a_Android設定_ネットワークとインターネット画面_[VPNアイコン] @a_Android設定_ネットワークとインターネット画面_[アクセスポイントとテザリングアイコン] @a_Android設定_ネットワークとインターネット画面_[インターネットアイコン] @a_Android設定_ネットワークとインターネット画面_[データセーバーアイコン]
@a_Androidファイル_[サイズの大きいファイルボタン] 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
@a_Androidファイル_[ドキュメントボタン] 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
@a_Androidファイル_[今週ボタン] 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
@a_Androidファイル_[動画ボタン] 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
@a_Androidファイル_[画像ボタン] 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
@a_Androidファイル_[音声ボタン] 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0
@a_Android設定_Android設定トップ画面_[アプリアイコン] 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0
@a_Android設定_Android設定トップ画面_[システムアイコン] 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0
@a_Android設定_Android設定トップ画面_[ストレージアイコン] 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0
@a_Android設定_Android設定トップ画面_[ディスプレイアイコン] 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0
@a_Android設定_Android設定トップ画面_[ネットワークとインターネットアイコン] 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0
@a_Android設定_Android設定トップ画面_[バッテリーアイコン] 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0
@a_Android設定_Android設定トップ画面_[位置情報アイコン] 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0
@a_Android設定_Android設定トップ画面_[接続設定アイコン] 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0
@a_Android設定_Android設定トップ画面_[音とバイブレーションアイコン] 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0
@a_Android設定_ネットワークとインターネット画面_[SIMアイコン] 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0
@a_Android設定_ネットワークとインターネット画面_[VPNアイコン] 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0
@a_Android設定_ネットワークとインターネット画面_[アクセスポイントとテザリングアイコン] 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0
@a_Android設定_ネットワークとインターネット画面_[インターネットアイコン] 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0
@a_Android設定_ネットワークとインターネット画面_[データセーバーアイコン] 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1
******PRECISION RECALL******
----------------------------------
Class Precision(%) Recall(%)
@a_Androidファイル_[サイズの大きいファイルボタン] 100.00 100.00
@a_Androidファイル_[ドキュメントボタン] 100.00 100.00
@a_Androidファイル_[今週ボタン] 100.00 100.00
@a_Androidファイル_[動画ボタン] 100.00 100.00
@a_Androidファイル_[画像ボタン] 100.00 100.00
@a_Androidファイル_[音声ボタン] 100.00 100.00
@a_Android設定_Android設定トップ画面_[アプリアイコン] 100.00 100.00
@a_Android設定_Android設定トップ画面_[システムアイコン] 100.00 100.00
@a_Android設定_Android設定トップ画面_[ストレージアイコン] 100.00 100.00
@a_Android設定_Android設定トップ画面_[ディスプレイアイコン] 100.00 100.00
@a_Android設定_Android設定トップ画面_[ネットワークとインターネットアイコン] 100.00 100.00
@a_Android設定_Android設定トップ画面_[バッテリーアイコン] 100.00 100.00
@a_Android設定_Android設定トップ画面_[位置情報アイコン] 100.00 100.00
@a_Android設定_Android設定トップ画面_[接続設定アイコン] 100.00 100.00
@a_Android設定_Android設定トップ画面_[音とバイブレーションアイコン] 100.00 100.00
@a_Android設定_ネットワークとインターネット画面_[SIMアイコン] 100.00 100.00
@a_Android設定_ネットワークとインターネット画面_[VPNアイコン] 100.00 100.00
@a_Android設定_ネットワークとインターネット画面_[アクセスポイントとテザリングアイコン] 100.00 100.00
@a_Android設定_ネットワークとインターネット画面_[インターネットアイコン] 100.00 100.00
@a_Android設定_ネットワークとインターネット画面_[データセーバーアイコン] 100.00 100.00
@a_Android設定_ネットワークとインターネット画面_[機内モードアイコン] 100.00 100.00
@a_Android設定_ネットワークとインターネット画面_[通話とSMSアイコン] 100.00 100.00
@a_misc_[←] 100.00 100.00
@a_misc_[ラジオボタン(OFF)] 100.00 100.00
@a_misc_[ラジオボタン(ON)] 100.00 100.00
@i_iOS設定_[Apple IntelligenceとSiriアイコン] 100.00 100.00
@i_iOS設定_[アクションボタンアイコン] 100.00 100.00
@i_iOS設定_[アクセシビリティアイコン] 100.00 100.00
@i_iOS設定_[カメラアイコン] 100.00 100.00
@i_iOS設定_[スクリーンタイムアイコン] 100.00 100.00
@i_iOS設定_[デベロッパアイコン] 100.00 100.00
@i_iOS設定_[一般アイコン] 100.00 100.00
Model saved to /Users/wave1008/github/ldi-github/shirates-core-vision-samples_ja/build/vision/classifiers/DefaultClassifier/1/1.mlmodel
Disconnected from the target VM, address: '127.0.0.1:59730', transport: 'socket'
Process finished with exit code 0
build/vision/classifiers
結果のファイルはbuild/vision/classifiersへ出力されます。
1.mlmodel
出力されたmlmodelファイルです。
createML.log
コンソールのログです（上記のコンソール出力を参照）。
MLImageClassifier.swift
実行されるスクリプトです。
import CreateML
import Foundation
let arguments = CommandLine.arguments
print(arguments)
if arguments.count < 2 {
print("path to data source is required")
exit(1)
}
let options = arguments.filter { $0.starts(with: "-") }
var revision = 2
if let opt = options.first(where: { $0.starts(with: "-fp:")}) {
if let r = Int(opt.components(separatedBy: [":","="]).last!) {
revision = r
}
}
let dataSourcePath = arguments[1]
let dataSourceURL = URL(fileURLWithPath: dataSourcePath)
let dataSourceName = dataSourceURL.lastPathComponent
print("----------------------------------")
print("dataSourceName: \(dataSourceName)")
print("dataSourcePath: \(dataSourceURL)")
print("options: \(options)")
print("featureExtractor: Image Feature Print V\(revision)")
// data source URLs
let trainingDataURL = dataSourceURL.appending(path: "training")
let testingDataURL = dataSourceURL.appending(path: "test")
// data sources
let trainingData = MLImageClassifier.DataSource.labeledDirectories(at: trainingDataURL)
let testingData = MLImageClassifier.DataSource.labeledDirectories(at: testingDataURL)
// model parameters
var augmentation = MLImageClassifier.ImageAugmentationOptions()
if options.contains("-noise") {
augmentation.insert(.noise)
}
if options.contains("-blur") {
augmentation.insert(.blur)
}
if options.contains("-crop") {
augmentation.insert(.crop)
}
if options.contains("-exposure") {
augmentation.insert(.exposure)
}
if options.contains("-flip") {
augmentation.insert(.flip)
}
if options.contains("-rotation") {
augmentation.insert(.rotation)
}
let modelParameters = MLImageClassifier.ModelParameters(
validation: .split(strategy: .automatic),
augmentation: augmentation,
algorithm: .transferLearning(
featureExtractor: .scenePrint(revision: revision),
classifier: .logisticRegressor
)
)
// training
let classifier = try MLImageClassifier(trainingData: trainingData, parameters: modelParameters)
// evaluation
let evaluation = classifier.evaluation(on: testingData)
print("\(evaluation)")
// save
var parent = dataSourceURL
parent.deleteLastPathComponent()
parent.append(path: "models")
let modelURL = URL(fileURLWithPath: "\(dataSourcePath)/\(dataSourceName).mlmodel")
try classifier.write(to: modelURL)
print("Model saved to \(modelURL.path)")
